Takaiskuventtiilien monipuolisuus
Takuventtiili-joka tunnetaan myös nimellä ei-paluuventtiili tai yksisuuntainen venttiili-mahdollistaa nesteen virtauksen vain yhteen suuntaan. Taustaventtiilin sisäänpääsy- ja poistumisportit on ennalta määritetty. Toisin kuin useimmat venttiilit, asennus on mahdollista vain yhdessä virtaussuunnassa.
Taustaventtiilin toimintaperiaate on melko yksinkertainen: Venttiilin sisääntulon puolella on korkeampi paine kuin venttiilin avautumisen poistopuoli. Pienin paine -ero määrittää, missä vaiheessa neste voi alkaa virtata (venttiilin avautuessa). Tätä paine -eroa kutsutaan halkeiluvaineeksi, joka tunnetaan myös nimellä metsästämätön pää tai avauspaine. Tiivistysmekanismin vastusvoima ja alue, tyypillisesti venttiilin sulkemismekanismiin kiinnitetty jousi, estää halkeilun paineen.
Jotta lähtöventtiili sulkeutuu ilman näkyviä vuoto-ikäjä, sisääntulo ja poistoaukon sivut vaativat niiden välillä paine-eron, joka tunnetaan nimellä Sulake-paine. Sulautapaine tunnetaan myös tiivistyspaineeksi, tiivistimen tai sulkemispaineeksi. Joissakin takaiskuventtiileissä sulkemismekanismi vaatii takapaineen istuimelle poistoaukon puolelle virtauksen estämiseksi.
Käytännöllinen tarkistusventtiilisovellukset
Taustaventtiilit ovat melko yksinkertaisia, edullisia ja voivat toimia automaattisesti ilman manuaalista tai ulkoista hallintaa. Siksi niitä löytyy lukuisista erilaisista sovelluksista. Yleensä seuraavat ovat takaiskuventtiilien käyttöä:
• Nesteen käänteisen virtauksen estämiseksi, joka voi vahingoittaa laitetta ylävirtaan.
• Nesteen paineen ylläpitäminen pumpun tai kompressorin kanssa.
• Nestemäisen sifonoinnin estämiseksi.
• Tyhjiön ylläpidon varmistamiseksi.
• Nesteiden sekoittamisen estämiseksi.
Erilaisia tarkistusventtiilejä on monen tyyppisiä, joista jokaisella on ainutlaatuiset mekanismit, jotka päättävät prosessin tai sovelluksen käytölle. Alla on kattava luettelo takaventtiilien tyypeistä ja niiden toiminnallinen kuvaus.
Pallojen takaiskuventtiilit
Pallo -tarkistusventtiilissä on pallo sulkemisosana. Tyypillisesti pallo on kiinnitetty puristusjouseen, pallon kanssa virtaussuuntaa kohti. Muun tyyppisissä pallopisteventtiileissä ei ole jousta. Taustaventtiili ilman jousta vaatii käänteisen virtauksen sulkemiseksi. Pallo -takaiskuventtiilin runko on kartion muotoinen ohjaamaan palloa istuinasentoon positiivisen tiivisteen varmistamiseksi.
Pallo -takaiskuventtiilin toiminta on yksinkertainen. Ne ovat usein suhteellisen pieniä ja halpoja. Pallot on valmistettu metallista tai muista materiaaleista poikkeuksellisissa tapauksissa, joissa tarvitaan kestävyys tai inertti -olosuhteet.
Pallo -takaiskuventtiilit ovat mieluummin prosesseissa, jotka eivät vaadi valvontaa, koska ne vaativat hyvin vähän huoltoa. Ne ovat kommisissa ruiskutuslaitteissa, manuaalisissa ilmapumppuissa, täyttökelpoisissa annosteluväreissä, pumppausasemissa jne.
Kaksoisoven (kaksoislevy) takaiskuventtiilit
Kaksoisoven takaiskuventtiilissä kaksi levyä, jotka avautuvat kuin ovi, sallivat nesteen virtauksen. Levyt kiinnitetään vääntöjousiin, jotka pitävät levyt kiinni nesteen virtauksen estämiseksi. Kaksinkertaisen oven takaiskuventtiilit ovat alhainen, vaativat vähemmän tilaa ja ne ovat helppo asentaa. Niitä käytetään puhtaiden nesteiden kanssa petrokemian teollisuudessa, kaasun nesteyttämisessä, LVI-sovelluksissa, jalostamissa ja muissa prosessiteollisuudessa, koska ne ovat kustannustehokkaita ja vaativat vähän ylläpitoa. Yleensä ne on puristettava kahden laipan välillä. Nostoventtiilillä on samanlainen malli kuin maapalloventtiili. Tämä takaiskuventtiili käyttää painovoimaa tai korkeampaa painetta venttiilin poistoaukossa palauttaakseen venttiilin istuinasentoon ja estämään uudelleenjakeluvirtauksen. Jotkut nostoventtiilit käyttävät jousikuormitettua levyä.
Nostoventtiilit voidaan asentaa vaakasuoraan, pystysuoraan tai kulmaan. Virtaus saapuu lähtöventtiiliin istuimen alapuolelta ja nostaa levyn, joka on sijoitettu kahden oppaan väliin. Nostoventtiilejä suositellaan prosesseissa, joissa on suuret virtausnopeudet, kuten höyry, ilma, kaasu tai höyrylinjat
Pysäytä tarkistusventtiili
Kun yhdistät nostoventtiilin ja maapalloventtiilin toiminnot, saat stop -takakortin. Pysäytysventtiilissä on kahva, joka voidaan kytkeä toimilaitteeseen ja varsi, joka rajoittaa levyn liikettä. Varsi ei ole kytketty levyyn. Toimilaitteen kahva pyörii joko nesteen virtauksen estämiseksi venttiilin läpi tai rajoittaa virtausta purkaamalla levyn matkaetäisyyden.
Männän takaiskuventtiilillä on samat ominaisuudet kuin nostoventtiilillä. Funktionaalisesti päävaikutus on mekanismi venttiilin sulkemiseksi-jousikuormitettu mäntä sylinterissä. Sylinteri ohjaa männän liikkumista ylös ja alas toiminnan aikana. Sovellukset ovat nostoventtiiliin. Kunnioitettu prosesseissa, joissa on suuret virtausnopeudet, kuten höyry-, ilma-, kaasu- tai höyrylinjat

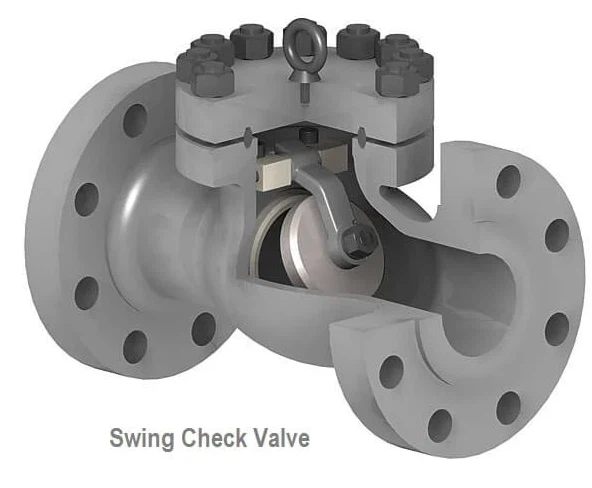

Käännä tarkistusventtiili
Kääntöventtiili koostuu levystä, joka kääntyy saranoidulle nivelille, jotta virtaus on toiseen suuntaan ja kääntyy istuimelle virtauksen estämiseksi toiseen suuntaan. Levyn paino määrittää venttiilin sulkuominaisuudet.
Kääntöventtiilimekanismia käytetään yleisesti läppäventtiilissä, joka on asennettu huuhteluhenkilöihin. Sitä käytetään saniteettiviemärijärjestelmissä takaveden venttiilinä viemäriveden tulvien estämiseksi, kun sademäärää on voimakasta.
Kiekko -takaventtiili on melko samanlainen kuin kääntöventtiili. Se on suunnittelussa simple ja sitä voidaan käyttää tiukkoissa tiloissa. Suurin ero on, että niitä rajoittavat laipat, jotka pitävät ne paikoillaan. Se tarkoittaa, että levyä ei voida avata kokonaan verrattuna venttiilin rungon kääntöventtiiliin, joka sallii täydellisen aukon. Kiekkojen takaiskuventtiiliä käytetään yleisesti, kun virtaus ei ole ongelma tai jos venttiilin asennukselle on rajoitetusti tilaa.
Kalvoventtiilissä on joustava kalvo tiivistysmekanismina normaalisti suljetussa asennossa. Kun venttiilin paineen ylöspäin suuntautuva virta on korkeampi kuin alavirtaan, takaiskuventtiili aukeaa ja sallii nestevirtauksen. Muutoin takakortti on suljettu. Niitä käytetään tyypillisesti matalapaineisissa järjestelmissä, joissa on muoviputkisto.
Kuinka valita tarkistusventtiili?
Tarkoitusventtiilin valitseminen on olennainen osa prosessisuunnittelua. Vaikka erityyppisillä tyypeillä on sama funktionaalinen tarkoitus-joka on sallia virtaus vain yhteen suuntaan-, jokainen tyyppi on usein ainutlaatuinen tietylle sovellukselle. Artikkeli mitä takaventtiiliä minun pitäisi käyttää sovellustietoihini, mitä muistetaan valittaessa takaiskuventtiiliä. Tässä on nopea yleiskatsaus siitä, mitä otetaan huomioon valittaessa tarkistusventtiiliä:
1. Vesivasaran mahdollisuus
2. kemiallinen yhteensopivuus
3. Ei-slam-ominaisuudet
4. kustannus-hyötyanalyysi
5. paineen pudotus venttiilin poikki
6. Käyttöpaine ja paine -ero prosessissa
7. Nesteen nopeus
8. Asennussuunta
Johtopäätös
Takuventtiilit ovat yksinkertaisia laitteita, jotka toimivat ilman interventiota, ja niillä saavutetaan olennainen toiminto prosessin käänteisen virtauksen estämiseksi. Erilaisissa sovelluksissa on useita tyyppisiä takaiskuventtiilejä teollisuusprosesseissa. Niitä on helppo asentaa, huoltovapaa ja kestävä. Tarkoitusventtiilien kestävyys tekee niistä melko monipuolisia käyttöä varten nestetyypistä, nestefaasista, käyttöolosuhteista, suunnasta ja käyttötaajuudesta.
