Venttiilin toiminto
Venttiilit ovat osa monia päivittäin käytettäviä koneita ja voivat suorittaa erilaisia toimintoja. Kolme yhteistä venttiilitoimintoa ovat pysäytys- ja käynnistysvirtaus, säätövirtauksen rajoittaminen ja virtauksen palauttamaton tarkistus (tarkistus).
Pysäytys-/käynnistysventtiilejä käytetään järjestelmissä, jotka eivät tarvitse virtausta. Venttiili avautuu virtauksen salliksi ja sulkeutuu virtauksen pysäyttämiseksi.
Kaasu- tai säätöventtiilit ohjaavat virtauksen nopeutta ja kapasiteettia järjestelmän läpi.

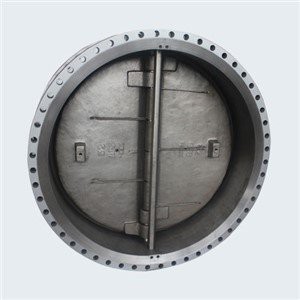

Paluu- tai tarkistusventtiilit ohjaavat virtaussuuntaa. Virtaus haluttuun suuntaan avaa venttiilin, kun taas virtaus vastustavaan suuntaan pakottaa venttiilin sulkeutumaan. Nämä venttiilit ovat tärkeitä, jotta estetään takaisinvirtaus järjestelmiin esimerkiksi jätevesihuollon sovelluksissa.
Valvontamenetelmä
Virtauksen hallintamekanismi voi vaihdella venttiilin käyttöasteen mukaan. Yleensä on olemassa kaksi keinoa hallita virtausta venttiilin läpi.
Lineaariset liikeventtiilit käyttävät sulkemisjäsentä, joka liikkuu suorassa linjassa virtauksen sallimista, pysäyttäminen tai kuristamista varten. Sulkemislaite voi olla levy, säle tai joustava materiaali, kuten pallea. Sulkemislaitetta voidaan käyttää:
Levyn tai pistokkeen siirräminen aukkoon tai sitä vasten
Liu'uta säle, lieriömäinen tai pallomainen pinta aukkoon
Siirrä joustava materiaali virtauskäytävään
Pyörivät liikeventtiilit kiertävät levyä tai ellipsiä kulma- tai pyöreän akselin ympäri, joka ulottuu aukon halkaisijan yli. Neljänneskäänteventtiilit ovat täysin auki tai täysin suljetussa tilassaan 90°varren kääntyminen.
Tyypit
Alla on yhteenveto perusventtiileistä ja yleisimmistä venttiilityypeistä, lisätietoja löytyy klikkaamalla niiden otsikossa olevaa linkkiä.
